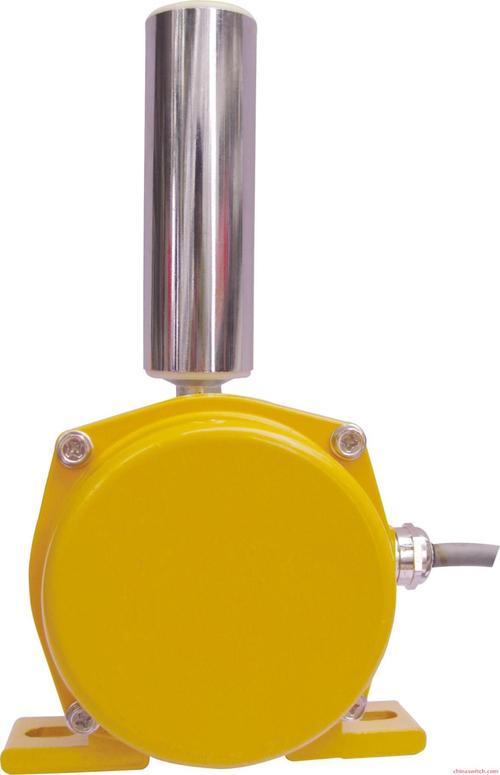

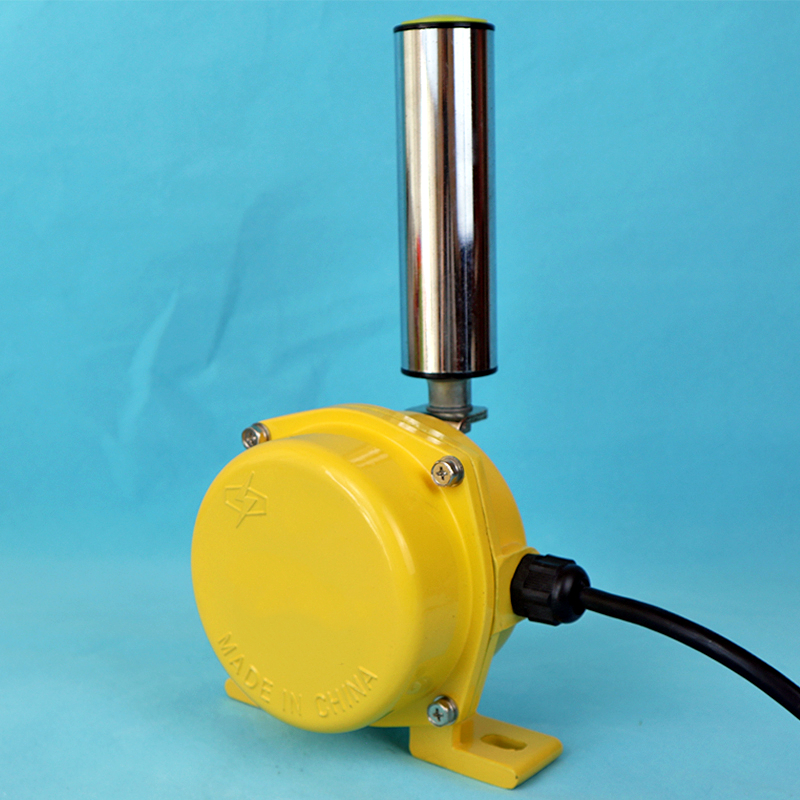

PXB-200TG-D煤礦自動跑偏開關詳細介紹
PXB-200TG-D煤礦自動跑偏開關
跑偏開關簡介：
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度�？煞乐蛊н吘壍膿p傷和因為膠帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次
跑偏開關用途：
跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關功能：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
PXB-200TG-D煤礦自動跑偏開關
技術指標
1．額定電壓：AC380V
2．額定電流：5
3. 觸點數量:二組單獨的常開、常閉接點
4．周圍環境溫度：-25～80℃
5．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
6．外形尺寸：殼體L×W×H（mm）190×135×100。
7．操作力：5～7㎏
8．通訊接口：RS485地址編碼
PXB-200TG-D煤礦自動跑偏安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
PXB-200TG-D煤礦自動跑偏開關
檢修流程
1、開關成對安裝于皮帶機兩側，立輥與皮帶帶邊垂直，位置應該處于FM2035跑偏開關立輥的35mm-45mm之間（從下至上）。立輥和皮帶邊的距離應在50~100mm。如有偏差，請調整。
2、檢查跑偏開關外面螺栓有無松動和缺少現象。
3、檢查開關密封性是否完好，內部是否出現積水、潮濕、銹蝕等現象，如有應重新緊固，或Lian系我公司維修和更換新的跑偏開關。
4、跑偏開關光潔度，是否出現掉漆、銹蝕等現象。如有應進行清潔和重新噴漆。
5、確保開關銘牌清晰完整。
6、確保開關接線處緊固。
7、確保跑偏開關電纜完好無破損，如有，需要更換。
8、檢測跑偏開關動作是否依舊正常，是否達到技術標準，如不能，則需要更換新的開關。
